Mengenal Kode Warna Fiber Optik

Sobat Fiber optic , Sudah tidak asing lagi bahwa keberadaan tiang internet di depan rumah hampir ada di setiap kawasan permukiman. Pertanyaannya, seperti apa sih aturan pemasangan tiang internet tersebut? Apakah ada undang-undang yang mengaturnya?

Pemasangan tiang internet lumrah dilakukan oleh penyedia jasa telekomunikasi di sejumlah daerah di Indonesia.

Kode Warna Fiber Optik

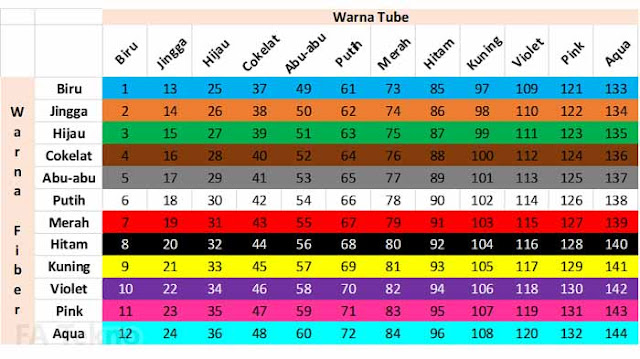

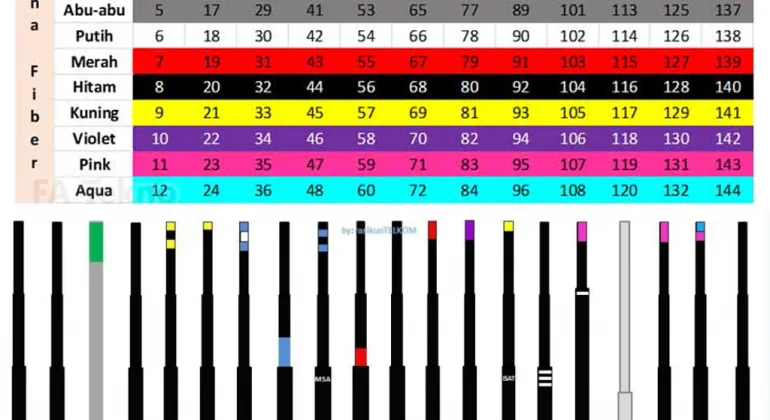

Kode warna terdapat pada coating dan loose tube nya. Dalam standar EIA / TIA-598, kode warna serat menentukan kode warna coating untuk jenis serat yang berbeda.Untuk kabel fiber optik jenis SCPT (single core per tube)  dapat dengan mudah mengidentifikasinya dari warna coatingnya. Karena hanya terdiri dari satu core setiap satu warna tube.

Untuk jenis multicore, cara mengidentifikasi urutan serat optik adalah dengan melihat warna pada coating dan loose tubenya. Tergantung pda banyaknya loose tube. Misalnya serat ke 13 pada kabel kapasitas 6/12T (6 core 12 tube). Maka warna loose tubenya adalah Hijau dan warna core nya adalah Biru. Karena serat ke 13 berada pada tube ke 3 yaitu hijau. Warna coatingnya adalah biru karena berada pada serat pertama tube ke 3.

Tanda Pengenal Fiber Optik

Mungkin anda pernah menjumpai kode berikut pada kulit kabel fiber optik SMD-LT SS 6/3T 2Q . Apa artinya kode tersebut?

Kabel serat optik harus diberi tanda pengenal yang tidak mudah hilang yang tertera pada kulit kabel di sepanjang kabel. Adapun tanda pengenal tersebut meliputi:

1. Nama pabrik pembuat

2. Tahun pembuatan

3. Tipe serat optic :

• SM : Single Mode

• GI   : Graded Indeks

• SI    : Step Indeks

        4.Pemakaian kabel optik:

• D = Duct

• A= Aerial

• B= Buried

• S= Submarine

• I= Indoor

        5.Jenis kabel Optik :

• LT = Lose Tube

• SC = Slotted Core

• Tb = Tight buffered

  6.Struktur penguat:

1. SS : Solid Steel Core

2. WS : Stranded Wire Steel

3. GRP : Glass Reinforced Plastic.

Panjang tanda pengenal kabel termasuk nama pabrik dan tahun pembuatan adalah satu meter. Contoh:

             SMD-LT SS 6/3T 2Q adalah tanda pengenal kabel optik single mode untuk pemakaian duct dengan jenis loose tube , struktur penguatnya Solid State Core, kapasitas 6 core dengan 3 buah loose tube, dan mempuyai 2 quad kabel tembaga.
